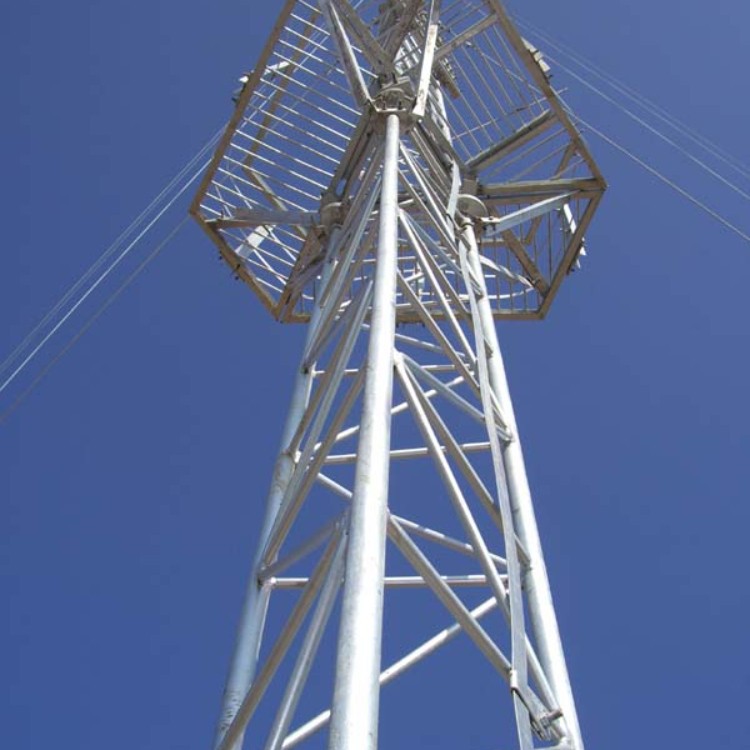

Vilka typer av sensorer används på en Wind Met Mast?

När det gäller att förstå vindenergins komplexa dynamik, enWind Met Maststår som ett oumbärligt verktyg. Som leverantör av Wind Met Mast har jag bevittnat den avgörande roll som dessa master spelar för att samla in korrekta och tillförlitliga vinddata. I den här bloggen kommer jag att fördjupa mig i de olika typerna av sensorer som används på en Wind Met Mast, och förklara deras funktioner och betydelse inom vindenergiområdet.

Vindmätare

Vindmätare är kanske de mest kända sensorerna på en Wind Met Mast. Deras primära funktion är att mäta vindens hastighet. Det finns flera typer av vindmätare som ofta används.

Cup vindmätare

Cup-anemometrar är det traditionella valet för vindhastighetsmätning. De består av tre eller fyra koppar monterade på horisontella armar som roterar runt en vertikal axel. Kopparnas rotationshastighet är direkt proportionell mot vindhastigheten. När vinden blåser får det kopparna att snurra, och en sensor inuti vindmätaren omvandlar denna rotationsrörelse till en elektrisk signal. Enkelheten och robustheten hos koppanemometrar gör dem till ett populärt alternativ för långvarig vindövervakning. De är relativt billiga, enkla att installera och tål tuffa miljöförhållanden. De har dock vissa begränsningar. Till exempel kanske de inte är lika exakta vid mycket låga vindhastigheter, och deras svarstid kan vara lite långsam när vindhastigheten ändras snabbt.

Ultraljudsvindmätare

Ultraljudsvindmätare är ett modernare alternativ. De använder ultraljudsljudvågor för att mäta vindhastighet och riktning. Dessa vindmätare har flera par ultraljudsgivare som skickar och tar emot ljudvågor. Tiden det tar för ljudvågorna att färdas mellan givarna påverkas av vinden. Genom att analysera skillnaderna i ljudvågornas färdtider i olika riktningar kan vindmätaren beräkna både vindhastigheten och dess riktning. Ultraljudsvindmätare erbjuder flera fördelar jämfört med cup-anemometrar. De har en snabbare svarstid, vilket innebär att de exakt kan fånga snabba förändringar i vindhastighet och riktning. De har heller inga rörliga delar, vilket minskar risken för mekaniska fel och underhållskrav. De är dock generellt sett dyrare än koppvindmätare och kan vara känsligare för miljöfaktorer som regn och damm.

Vindflöjlar

Vindflöjlar används för att bestämma vindens riktning. De består vanligtvis av en platt platta eller en fena som är monterad på en vertikal axel. Vingen riktar sig in i vindriktningen och en sensor mäter vingens vinkel i förhållande till en fast referenspunkt. Denna information används sedan för att bestämma vindriktningen. Vindflöjlar används ofta i samband med vindmätare för att ge en komplett bild av vindförhållandena. De är relativt enkla och billiga enheter, men de spelar en viktig roll i vindenergiapplikationer. Till exempel i en vindkraftspark är det viktigt att känna till vindriktningen för att orientera vindkraftverken för att maximera sin energiproduktion.

Temperaturgivare

Temperatursensorer är en annan viktig komponent i en Wind Met Mast. De mäter den omgivande lufttemperaturen på olika höjder på masten. Temperaturen påverkar luftens densitet, vilket i sin tur påverkar vindkraftverkens effekt. Varmare luft är mindre tät än svalare luft, och ett vindkraftverk kommer att producera mindre kraft under varmare förhållanden för samma vindhastighet. Genom att mäta temperaturen på olika höjder kan vi bättre förstå atmosfärens vertikala temperaturprofil och dess påverkan på vindenergiproduktionen. Det finns olika typer av temperatursensorer tillgängliga, såsom termoelement och motståndstemperaturdetektorer (RTD). Termoelement bygger på principen att när två olika metaller sammanfogas genereras en spänning som är proportionell mot temperaturskillnaden mellan de två kopplingarna. RTD, å andra sidan, använder förändringen i elektriskt motstånd hos en metalltråd med temperatur för att mäta temperaturen.

Fuktighetssensorer

Fuktsensorer mäter mängden vattenånga i luften. Fuktighet kan också påverka vindkraftproduktionen. Hög luftfuktighet kan orsaka korrosion av vindkraftverkens komponenter, och det kan också påverka själva sensorernas prestanda. Dessutom kan luftfuktighet påverka bildandet av dimma och moln, vilket i sin tur kan påverka de lokala vindmönstren. Det finns två huvudtyper av fuktsensorer: kapacitiva och resistiva. Kapacitiva fuktighetssensorer mäter förändringen i kapacitansen hos ett dielektriskt material på grund av absorptionen av vattenånga. Resistiva fuktighetssensorer mäter förändringen i elektriskt motstånd hos ett material när fuktigheten ändras.

Trycksensorer

Trycksensorer används för att mäta atmosfärstrycket. Atmosfärstrycket är en viktig parameter inom meteorologin och kan ha inverkan på vindmönster. Förändringar i trycket kan få luft att flytta från områden med högt tryck till områden med lågt tryck, vilket skapar vind. Genom att mäta trycket på olika höjder på Wind Met Mast kan vi bättre förstå den vertikala tryckgradienten och dess inverkan på vindflödet. Det finns olika typer av trycksensorer, såsom piezoresistiva och kapacitiva trycksensorer. Piezoresistiva trycksensorer fungerar genom att mäta förändringen i elektriskt motstånd hos ett piezoresistivt material på grund av det applicerade trycket. Kapacitiva trycksensorer mäter förändringen i kapacitans mellan två elektroder på grund av deformationen av ett membran som orsakas av trycket.

Lutningsmätare

Lutningsmätare används för att mäta lutningen eller lutningen på Wind Met Mast. Det är avgörande att masten är vertikal för att säkerställa korrekta vindmätningar. Varje lutning i masten kan leda till fel i data som samlas in av sensorerna. Lutningsmätare kan upptäcka även små förändringar i mastens lutning och varnar förare om masten börjar luta. Detta gör att korrigerande åtgärder kan vidtas i tid för att förhindra ytterligare lutning och potentiell skada på masten och dess sensorer.

Blixtsensorer

Blixtsensorer är en viktig säkerhetsfunktion på en Wind Met Mast. Vindmaster är ofta höga strukturer som är mer benägna att träffas av blixten. Blixtnedslag kan orsaka betydande skador på sensorer och annan utrustning på masten. Blixtsensorer kan upptäcka närvaron av blixtar i närheten av masten. De kan mäta de elektriska och magnetiska fält som är förknippade med blixtnedslag och ge operatörerna tidig varning. Detta gör det möjligt för dem att vidta lämpliga åtgärder, såsom att stänga av sensorerna eller skydda utrustningen, för att minimera skador som orsakas av blixtnedslag.

Dataloggare och kommunikationsenheter

Även om det inte är strikt sensorer, är dataloggrar och kommunikationsenheter viktiga komponenter i ett Wind Met Mast-system. Dataloggrar samlar in och lagrar data från alla sensorer på masten. De är designade för att vara tillförlitliga och har tillräcklig lagringskapacitet för att lagra data under längre perioder. Kommunikationsanordningar, såsom radiomodem eller cellulära modem, används för att överföra data från dataloggaren till en central övervakningsstation. Detta tillåter operatörer att få tillgång till data i realtid och analysera dem för att fatta välgrundade beslut om vindenergiprojekt.

Sammanfattningsvis är en Wind Met Mast ett komplext system som förlitar sig på en mängd olika sensorer för att samla in exakta och heltäckande vinddata. Varje typ av sensor spelar en unik och avgörande roll för att förstå vindförhållandena på en viss plats. Som leverantör av Wind Met Mast har vi åtagit oss att tillhandahålla högkvalitativa master utrustade med de senaste och mest pålitliga sensorerna. Om du är involverad i ett vindenergiprojekt och är i behov av en Wind Met Mast, inbjuder vi dig att kontakta oss för en detaljerad diskussion om dina krav. Vårt team av experter kan hjälpa dig att välja rätt sensorer och konfiguration för dina specifika behov.

Referenser

• "Vindenergi förklarad: teori, design och tillämpning" av JF Manwell, JG McGowan och AL Rogers.
• "Meteorological Measurements Handbook" av American Meteorological Society.
• Branschstandarder och riktlinjer för vindmätning och övervakning från relevanta internationella organisationer.
