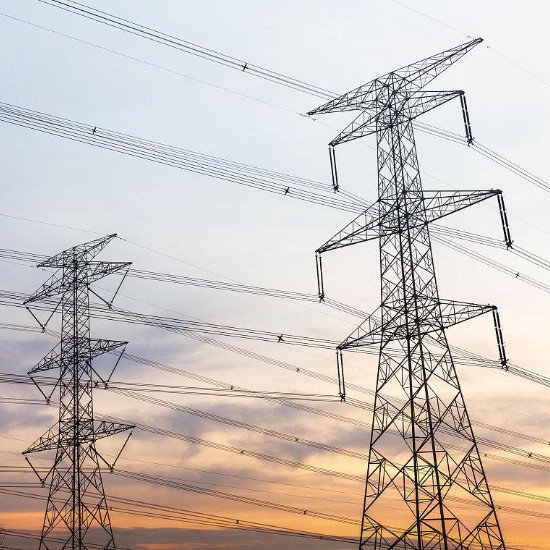

Torn av midjetyp

Tornstyp är en vanlig typ av gratis - Standståltorn som används i kraftöverföringslinjer.

Skicka förfrågan

Funktion

Tornstyp är en vanlig typ av gratis - Standståltorn som används i kraftöverföringslinjer. De uppkallade efter sin uttalade "midje" -struktur i mitten av tornet, de är avgörande stödstrukturer i kraftöverföringsprojekt, främst används för att avbryta ledare, markkablar och tillhörande utrustning för hög - och ultra - hög -} spänningslinjer.

Produkt	torn av midjetyp
Form	gitter
Material	Normalt Q345B/A572, minsta avkastningsstyrka större än eller lika med 345 N/mm² Q235B/A36, minsta avkastningsstyrka större än eller lika med 235 N/mm². Eller Q420 Q460 ASTM A572 GR65, GR50, SS400
Elspänning	10kv, 11kv, 32kv, 33kv, 35kv, 65kv, 66kv, 90kv, 92kv, 110kv, 115kv, 132kv, 220kv, 230kv, 300kv 320kV, 330kV, 34555 kV, 3800KV, 400KV, 300KV, 320KV, 330KV, 34555 800kV, 850kV, 1000kv
Ytbehandling	Hot Dip Galvanized Följande ASTM A 123, BS729 eller som klient krävs.
Förbindelse	bultanslutning
Standard	ISO 9001: 2008
Höjd	under 60 meter
Ytbehandling	galvanisering och färgmålad
Svetstandard	AWS (American Welding Society) D 1.1
Produktionsprocess	Råvartest → Skär → Svetsning → Hålborrning → Dimension Verifiera → Provmontering → Ytrengöring → Galvanisering eller pulverbeläggning, målning → Kalibrering → Förpackningar
Paket	Förpackning med plastpapper, stålbox eller enligt klientens begäran.

Kärnfunktioner

Strukturform

En typisk midja - format torn kännetecknas av ett signifikant reducerat kors - sektionsområde i mitten av tornet (ungefär 1/3 till 2/3 av höjden), som bildar en "midje" -struktur. Denna design optimerar kraftfördelningen genom att justera tornets kors - avsnitt, vilket säkerställer den totala styrkan samtidigt som materialförbrukningen minskar.

Ledararrangemang

Vanligtvis används för dubbla - krets eller multi - kretsöverföringslinjer (dvs. flera uppsättningar av ledare upphängda från samma torn), kan ledare arrangeras horisontellt eller i ett triangulärt mönster. Den avsmalnande midjedesignen hjälper till att samordna avståndet mellan ledare i olika kretsar och undvika elektriska säkerhetsavstånd.

Tvinga optimering

Det reducerade korset - Avsnittet i midjan minskar sidotrycket från vindbelastningar på tornet. Samtidigt, genom att justera sektionens tröghetsmoment, balanserar det böjmomentet och skjuvkraftsfördelningen i tornet, vilket förbättrar strukturell stabilitet.

Designfördelar

Ekonomisk

Den avsmalnande strukturen minskar stålanvändningen, tornvikten och tillverkningskostnaderna, vilket gör det särskilt lämpligt för lång - avståndskraftsöverföringsprojekt.

Anpassningsförmåga

Lämplig för måttlig terräng, såsom platt mark och kullar, med måttliga grundläggande krav på kapacitet och låga konstruktionssvårigheter.

Elektrisk prestanda

Optimerad ledaravstånd minskar elektromagnetisk störning och koronaförluster, och uppfyller de elektriska kraven för höga - spänning/ultra - hög - spänningslinjer.

Vår fabrik

Hengshui Xinsheng Tower Co., Ltd. är specialiserat på tillverkning och försäljning av ett komplett utbud av kommunikationstorn, mikrovågstorn, blixtnörstorn, krafttorn, processtorn och övervakningstorn. Genom att använda modern produktionsutrustning, optimera processer och använda omfattande kvalitetstestmetoder uppfyller eller överskrider alla produktspecifikationer nationella standarder. Hengshui Xinsheng Tower Co., Ltd. prioriterar kvalitet och kundnöjdhet och att ge kunderna höga - kvalitetsprodukter och omfattande tjänster är vårt oöverträffade engagemang.
